Descripció dels productes

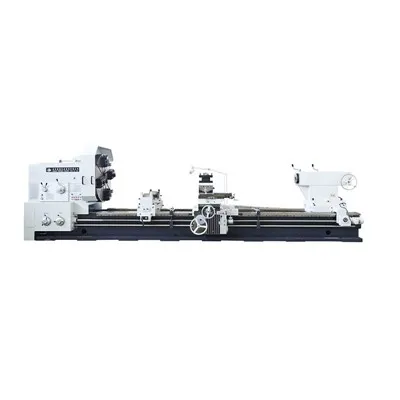

La sèrie de torns grans CW61100B/61125B/61140B/61160B té una capacitat de càrrega de 6 tones i pot girar les cares extrems, els cercles exteriors i els forats interiors de diverses peces, així com fils mètrics, fils imperials, fils de mòduls, fils de pas i molt més. Aquest torn pot realitzar un tornejat cònic curt de manera independent utilitzant el pal d'eina superior i també pot realitzar un tornejat cònic llarg combinant el pal de l'eina superior amb l'alimentació longitudinal. Amb una gran potència i rigidesa, la màquina pot utilitzar eines de carbur per tallar rosques per processar diversos metalls ferrosos i no-ferrosos.
Benvingut a contactar amb nosaltres per obtenir més informació sobre el producte i el preu!wells@aymachinetools.com.
Atributs clau
| Unitat | CW61100B | CW61125B | CW61140B | CW61160B | |
| Balanç sobre el llit | mm | 1000 | 1250 | 1400 | 1640 |
| Girar sobre el carro | mm | 615 | 865 | 1015 | 1250 |
| Longitud màxima de la peça | mm | 1500 2000 3000 4000 5000 6000 8000 10000 12000 | |||
| Longitud màxima de gir | mm | 1300 1800 2800 3800 4800 5800 7800 9800 11800 | |||
| Pan de guia | mm | 755 | |||
| Nas de fus | mm | A2-15(8×M22) | |||
| Forat de l'eix | mm | 130 | |||
| Forat cònic de l'eix | 1:20/140 | ||||
| Gamma de velocitats del cargol | r/min | endavant: 3,15~315; revers: 3,5~291 | |||
| Nº de velocitats del cargol | endavant:21; revers: 12 | ||||
| No.de Longitudinal i creu | 56/56 | ||||
| Alimentació per revolució | mm | longitudinal: 0,1 ~ 12; transversal: 0,05 ~ 6; repòs compost: 0,025 ~ 3 | |||
| Nº i rang de rosca mètrica | 44;1~120mm | ||||
| No i rang de fil de polzada | 31;28~1/4 | ||||
| Nº i rang de rosca del mòdul | 45; 0,5 ~ 60 mm | ||||
| No i rang de dià. fil | 38;1/2~56DP | ||||
| Distància del cargol i el pla de l'eina | mm | 48 | |||
| Gamma de basculant per a l'eina | grau | ± 90 graus | |||
| Recorregut màxim del tobogan creuat | mm | 520(20″) | 580 | 580 | 630 |
| Recorregut màxim del tobogan superior | mm | 300 | |||
| Secció de la tija de l'eina | mm | 45 (mida 260 x 260) | |||
| Velocitats de desplaçament ràpides | mm/min | longitudinal: 3740; transversal: 1870; repòs ple: 935 | |||
| Dia. de contrapunt | mm | 160(6″) | |||
| Viatge del contrapunt | mm | 300(12″) | |||
| Forat cònic de la ploma del contrapunt | morse 6 | ||||
| Potència del motor principal | kw | 22 | |||
| Longitud | mm | 4600 5100 6100 7100 8100 9100 11100 13100 15100 | |||
| Amplada | mm | 2150 | |||
| Alçada | mm | 1700 1825 2150 | |||
| Pes màxim de la peça | kg | 6000 |
Avantatges del producte
Llit monolític d'alta-rigidesa
El llit presenta una estructura monolítica integralment fosa. El seu arriostrament intern està disposat de manera racional per a una rigidesa superior, mentre que les guies se sotmeten a un tret i un esmolat de freqüència mitjana-. Les plaques de guia anti-gateig s'apliquen a les superfícies lliscants, optimitzant les característiques dinàmiques com ara el coeficient d'amortiment de la fricció per evitar el rastreig a baixa-velocitat.
Carro d'-alta precisió
La carcassa del cargol utilitza una estructura simètrica per distribuir la deformació tèrmica de manera uniforme, evitant el desplaçament del centre del cargol. Per minimitzar la distorsió tèrmica, el capçal utilitza lubricació de circulació en bany d'oli. L'extrem frontal de l'eix presenta una estructura de suport triple-amb coixinets de boles de contacte angular de doble-fila, millorant la precisió i la rigidesa. Tots els engranatges interns se sotmeten a processos de trempada i mòlta, assegurant una transmissió precisa i baix soroll. El cargol manté unes característiques de precisió estables durant un funcionament prolongat.
Preguntes freqüents
P: Quina és la vostra quantitat mínima de comanda i garantia?
R: MOQ és un conjunt i la garantia és d'un any.
P: Quin sistema CNC feu servir?
R: FANUC, SIEMENS, MISTSUBISHI, GSK, etc. Depèn de la vostra elecció.
P: Quan és el termini de lliurament?
R: El lliurarem en un termini de 90 dies després de rebre els vostres pagaments.
P: Com gestionar el període de garantia?
R: Durant el període de garantia, a causa dels problemes de qualitat del producte, l'empresa és responsable del manteniment gratuït, si cal canviar les peces, serem responsables de la substitució gratuïta.
Si el problema de la màquina no pertany als nostres problemes de qualitat de la màquina, quan el comprador ens necessita enviar enginyers per donar servei de reparació, cobrem el cost adequat.
P: La vostra empresa pot enviar el personal tècnic a la nostra empresa i dirigir els nostres treballadors de manera gratuïta?
R: Quan la màquina arriba al lloc d'instal·lació del comprador, enviem oportunament enginyers mecànics i elèctrics per instal·lar-los segons el calendari del comprador. El venedor cooperarà amb el comprador per fer front a la preparació del visat i la instal·lació abans d'anar a l'estranger.
